恒溫恒濕規格書
一、產品概況
l 本系列調溫調濕箱為最新型系列，功能強大，可實現高低溫交變，恒定濕熱，升降溫斜率可控，多種循環方式，程式串聯等復雜試驗。
l 溫度控制采用本公司最新專利技術—冷量需求技術，與傳統的BTHC（實質是冷熱互耗恒溫）控制方式相比，更省電，使用成本更低。
l 濕度運行采用無霜控制，適用長期運行，性能穩定，技術成熟。
l 主要制冷和控制配件均采用著名品牌，經久耐用。
二、技術規格表
| 滿足標準 |
GB-2423.1-89（IEC68-2-1）試驗A：低溫試驗方法。 GB-2423.2-89（IEC68-2-2）試驗B：高溫試驗方法。 GJB360.8-87（MIL-STD-202F）高溫壽命試驗。 GBJ150.3(MIL-STD-810D)高溫試驗方法。 GJB150.4(MIL-STD-810D)低溫試驗方法。 GB2423.3-93（IEC68-2-3）試驗Ca：恒定濕熱試驗方法。 GB2423.4-93（IEC68-2-30）試驗Db：交變濕熱試驗方法。 GJB150.9-93（MIL-STD-810D）濕熱試驗方法。 |
|
容積 內尺寸 外尺寸 |
1000L H1000×W1000×D1000 H2050×W1440×D1550 |
|
溫度范圍 濕度范圍 |
-70～150℃ 20～98%RH |

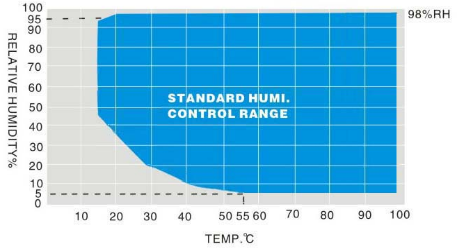

| 溫濕度控制范圍圖 |
 |
|
溫度波動 均勻度 偏差 |
≤±0.3℃ ≤2℃ ≤±2℃（高溫），≤±2℃（低溫） |
|
濕度波動 均勻度 偏差 |
≤±2%RH ≤2%RH ≤±3%RH |
|
溫度上升 溫度下降 |
+20~ 150℃，40分鐘內（空載） +20~ -70℃，90分鐘內（空載） |
|
制冷方式 壓縮機 蒸發器 冷媒 冷卻 |
機械制冷 法國泰康全封閉式 多段節流變換蒸發器 R404A環保冷媒 水冷卻 |
|
加濕 加熱 |
電熱式蒸汽發生器 電熱式不銹鋼封裝式加熱器 |
|
循環 風機 |
強迫風循環 低噪聲鋁合金輕質風輪 |
|
內材 外材 |
SUS304#不銹鋼 鋼板噴涂 |
| 保溫 | 聚氨脂硬質發泡+無毒環保保溫棉 |
|
控制器 程式量 循環 |
彩色觸摸屏可編程控制器 120組，每組可編99步 可作999次循環，程串聯可作無限次循環 |
|
傳感器 分辨率 |
溫度PT100，濕度：PT100（A級精度干濕球配對，線性一致） 溫度：0.01℃,濕度0.1%RH |
| 輸出 | SSR等周期無機械觸點 |
| 控制功能 |
定值運行和編程運行可人為預先設定 定值運行的定時停機功能 定值運行的溫度上升下降斜率設定 預約開機功能 屏幕保護功能 停電再來電自動運行方式選擇功能 傳感器分段校準功能 實時溫濕度曲線顯示功能 溫濕度待機功能(用于程式控制的計時開始條件設定) 通訊及遠程控制功能(選購) 操作畫面的中英文切換功能 |
| 安全裝置 |
絕對超溫保護功能(保護設備) 相對超溫保護裝置(保護試品) 加濕器空燒防保護裝置 局部超溫保護裝置 壓縮機過壓保護裝置 壓縮機過流保護裝置 風機過載保護裝置 防漏電接地裝置 |
| 標準配置 |
￠50測試孔一個,安裝于設備左側 試驗架二層(高度可調) 玻璃觀察窗一個(帶除霧功能) 照明燈一套 移動腳輪一套 |
| 主要配件 |
壓縮機:法國泰康 電磁閥:意大利卡士妥 制冷劑:美國杜邦 低壓電器:臺灣士林,歐姆龍 蒸發器:量身定制,最高制冷效率 加熱加濕器: 量身定制,最高加熱效率 |
| 售后服務 |
免費對產品進行調試,技術培訓 不定期對用戶進行回訪。 保修期一年，保修期外負責維修。 |
| 使用條件 |
電源電壓:三相五線380V/50Hz(要有零線),如選220V單相,需先說明 功率:18KW 環境:通風,散熱良好 環境溫度:5～30℃,保證最佳性能的環溫為25±2℃ 加濕用水:蒸餾水或經處理的去離子水地面平整，通風良好設備周圍無強烈振動 設備周圍無強電磁場影響 設備周圍無易燃、易爆、腐蝕性物質和粉塵 循環冷卻水供水壓力：0.25～0.4MPa，水溫15～15℃）（水冷機型）設備周圍留有適當?shù)氖褂眉熬S護空間，如下圖所示： A：不小于50cm B：不小于50cm C：不小于100cm  |

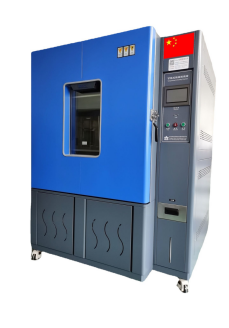

| 設備照片 |
   |
| 材料名稱 | 配件品牌 | 數量 |
| 壓縮機 | 泰康2511 | 2 |
| 冷凝器 | 定制 | 1 |
| 蒸發器 | 定制 | 1 |
| 膨脹閥 | 丹佛斯T2 | 1 |
| 電磁閥 | 鴻森163S | 4 |
| 壓力控制器 | 上恒YK 30FE | 2 |
| 油分離器 | 法斯克FA204 | 1 |
| 過慮器 | 丹佛斯DML053S | 2 |
| 制冷劑:R404A | 霍尼韋爾 | 1 |
| 測控系統: | 材料名稱 | 數量 |
| 溫濕度控制儀表: | 威碩TK6071 | 1 |
| 溫度傳感器; | PT100 | 1 |
| 濕度傳感器 | PT100 | 1 |
| 接觸器 | 正泰 | 4 |
| 熱保護器 | 正泰 | 2 |
| 固態繼電器 | 欣大 | 2 |
| 中間繼電器 | 欣大 | 5 |
| 加熱棒 | 定制 | 1 |
| 加濕管 | 定制 | 1 |
| 開關電源(漏電保護) | 正泰 | 1 |
| 端子排 | 正泰 | 2 |
| 變壓器 | 正泰 | 1 |
| 控制開關面板 | 定制 | 1 |
| 聲光報警 | 臺邦色燈 | 1 |
| 加熱器保護 | 彩虹 | 2 |
