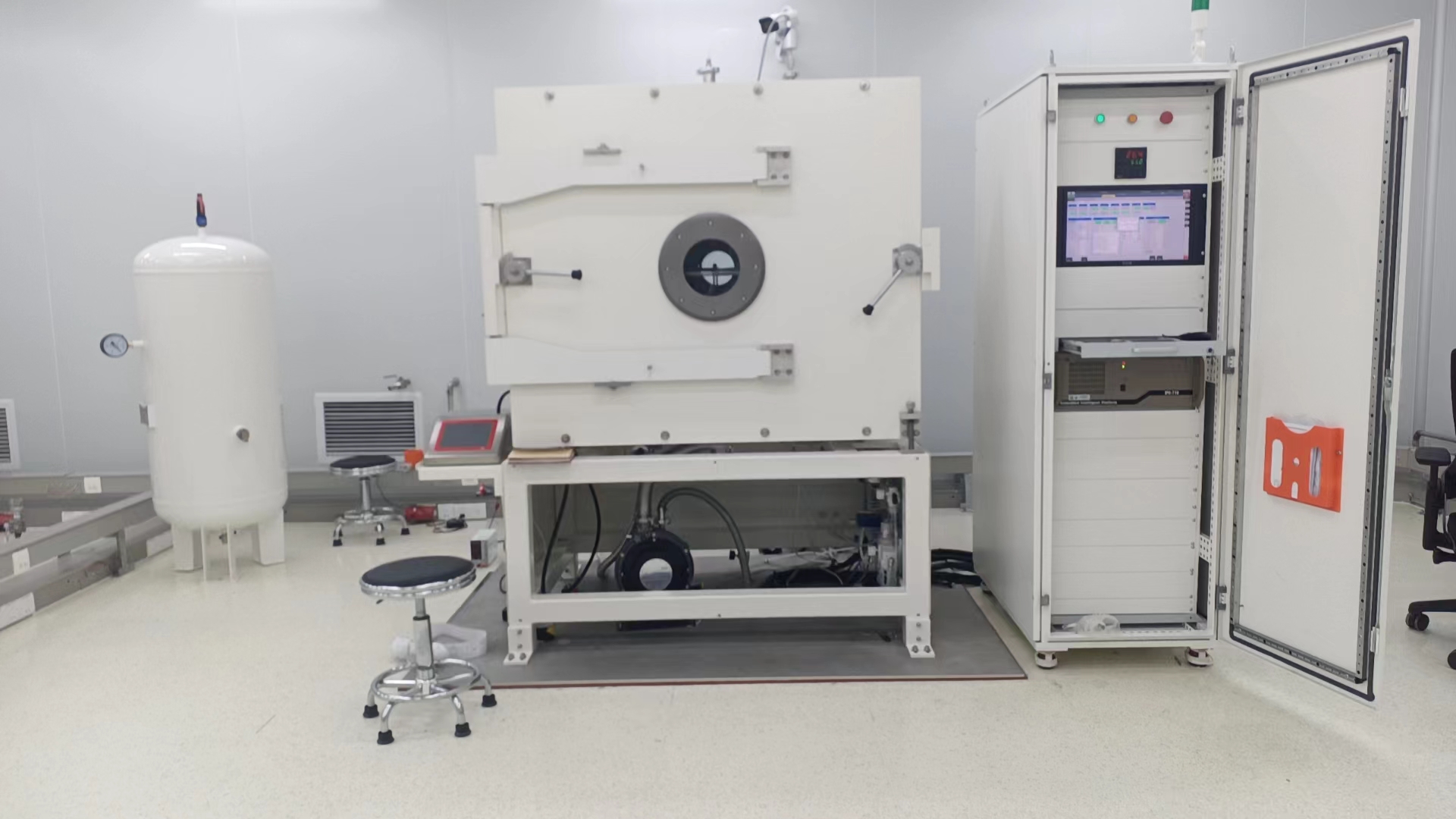

超潔凈高速線纜曲撓試驗機
一、背景簡介
拖鏈線纜主要應用于自動化設備、機器人等領域，用于高速移動模塊的電力支持、信號鏈接，
因此需要線纜具有很強的耐磨、耐曲撓、耐彎折性能。
一些特殊場合，需要電纜擁有超高的潔凈度，以免線纜自帶或老化脫落的顆粒影響使用環境。
因此需要一款綜合性測試設備，可以測試線纜高速運動性能、潔凈度及微觀強度。
二、工作原理
1. 通過直線電機，驅使動子直線往復運動，從而帶動線纜高速運動；
2. 通過凈化系統，供應class1級別潔凈空氣；
3. 通過通風系統及阻風系統，保障測試區潔凈度；
4. 通過粒子計數器，測試實時潔凈度、監測掉落顆粒數量及粒徑。
三、設備參數
1、測試工位：?jiǎn)喂の?一組控制方式。
2、試驗方式：水平彎曲，樣品固定樣件槽里，直線往復運動
3、試樣的尺寸：厚度1.0-Φ20mm，寬度1-100mm（可定制）
4、 測試行程：300mm（可定制500mm行程）
5、 測試線速度： 0-4.0 m/s （可定制）
6、 測試加速度：0-5G,0-10G,0-15G,0-18G（可定制）
7、曲撓半徑：半徑50mm-300mm上下調節（可定制）
8、測試壽命：?jiǎn)未螠y(cè)試不低于6000萬次循環
9、潔凈等級：最高可實現class1級別（0.1um粒徑數量≤10個/m³、0.2um粒徑數量≤2個/m³）
